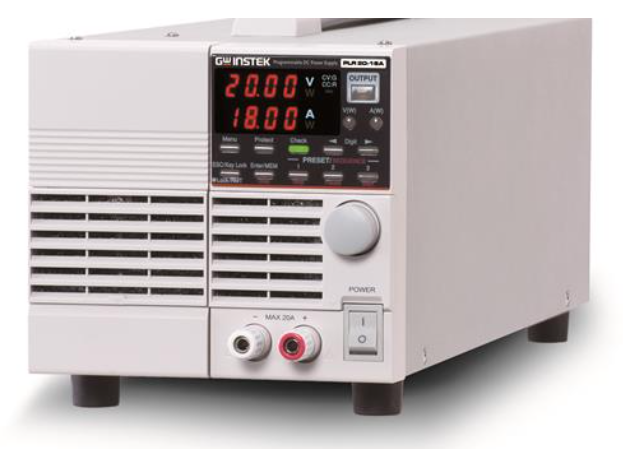

固緯直流電源|PLR系列（開關式）|PLR 36-10

產品概況：

固緯最新推出的PLR 系列共有6 個機種，輸出電壓范圍分別為20V/36V/60V，而輸出功率分別為360W 和720W。透過外部串聯或是并聯的連接方式，以提高整體的輸出電壓或輸出電流，針對同機種的機器可提供2 臺串聯或3 臺并聯 。PLR 系列提供三組默認功能鍵可儲存經常使用的電壓及電流參數, 使用者可以快速的進行呼叫/儲存；此外序列編程功能，可以透過計算機來執行序列參數編輯，此序列編程的參數是由一連串的電壓和電流步階組合而成, 經由RS232C(標配), LAN/USB(選配)或 GPIB/USB(選配) 接口來進行PC端序列編程數據的傳輸至電源供應器內部存儲器，此功能經常被運用來建立標準的測試流程，以驗證待測體在快速變化條件下其特性的狀態。PLR 系列具有過電壓及過電流保護，當保護被觸發啟動時，電源供應器的輸出功能將被關閉，以保護待測體，另外在背板所提供的模擬監視(標配)與模擬控制(選配)功能，可用來監控或控制其電源供應器的輸出。

PLR 系列是一種混合型的電路設計，它集成了線性式(Linear)和交換式(Switching)兩者電路的架構所組合而成的。交換式(Switching)電路的優點是高功率密度，而線性電路具有低噪聲,低紋波和快速的電壓恢復時間等優異的特性。PLR 系列結合線性和交換式電路的所有優點，不僅擁有小巧的尺寸、重量輕、低紋波，亦具有快速的電壓恢復時間約100us。快速電壓恢復時間可以讓電源供應器提供較穩定的輸出電壓，因此適合較大負載電流變化的測試單體(DUT)來使用。PLR 系列提供啟動電流優先功能來防止輸出瞬間的電壓及電流過沖問題，特別適合使用在LED 及二極管等負載測試。

PLR 系列滿足各種工業外圍產品相關的測試，包括半導體設備及汽車電子組件等的可靠性試驗、耐久性試驗和電子組件的老化試驗等，以提高各終端產品的質量和可靠性。

附件：

用戶手冊(CD)x1,電源線x1,后置輸出端蓋x1,螺栓(套)x1(六角螺栓P-3x2,平墊圈x2,六角螺母x2)

輸出接地線x1,M4小螺絲墊圈x1,M3小 螺絲墊圈x1,M3大螺絲墊圈x2

選配附件：

PLR-GU       GPIB/USB接口卡           GTL-246   USB線(1.2m)

PLR-LU        LAN/USB 接口卡           GTL-248   GPIB線(2.0m)

PLR-ARC      外部模擬控制接口卡      GTL-251   GPIB-USB-HS(高速)

PLR-001      并聯專用排線(2-3臺用)  GRJ-1101  模塊連接線(0.5m)

PLR-002      串聯專用排線                GRJ-1102  模塊連接線(1.5m)

GRA-427     機架安裝附件(EIA+JIS)
