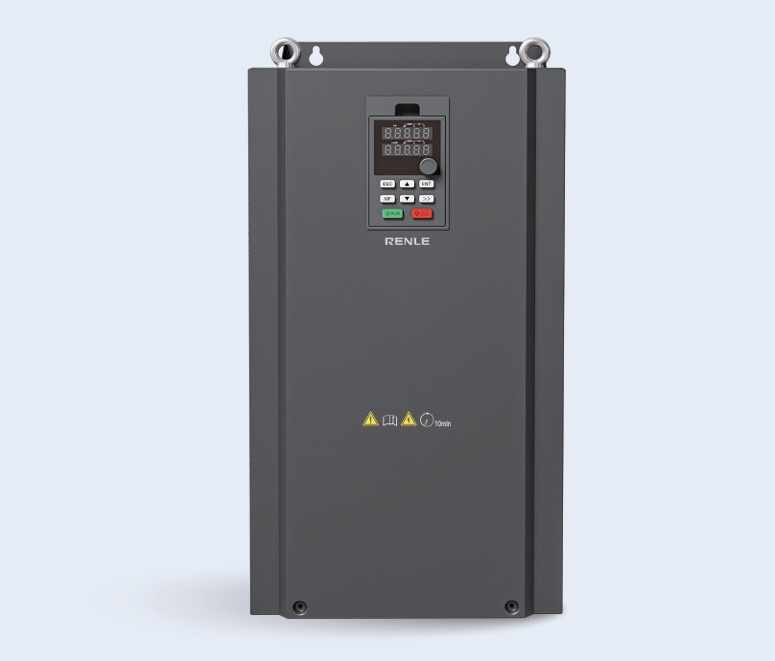

RNB1000系列變頻器適用于三相相鼠籠式異步電機。其結構緊湊、可靠性高、廣泛使用于風機、泵類各種設備、陶瓷機械、機床、木工機械、包裝和印刷機械、物料輸送設備和其他通用設備（輸送機、升降機）等。

產品特點：

RNB1000系列變頻調速器憑借其結構的緊湊、功能的強大和使用的方便為廣大用戶提高了生產效率。

○ V/f 控制模式下，高精度的電流限定控制，使得驅動器無論是快速加減速還是堵轉，都不會出現過電流報警，可靠地保護驅動器；矢量控制模式下，高精度的轉矩限定控制，使得驅動器可以按用戶工藝控制要求，輸出強勁的轉矩或柔和的轉矩，可靠地保護機械設備。

○ V/f 分離控制模式下，輸出頻率和輸出電壓可以分別設定，可適用于變頻電源、力矩電機控制等應用場合。

○ 速度搜索準確、可靠，能對正在旋轉中的電機進行無沖擊的平滑起動。

○ 過程PID 控制，具有豐富的給定和反饋方式，兩組比例、積分和微分參數自由切換。特別適用于風機、泵類負載節能應用。

○ 支持直流電源的輸入，方便用戶組成共直流母線的應用方案。

○ 過壓失速保護：大慣性負載快速減速運行時，再生能量可能導致過壓故障，通過對輸出頻率的瞬時調整，從而降低過壓跳閘的機率, 保證系統的連續可靠運行。

○ 欠電壓調節：在瞬時欠壓或瞬時停電時， 通過自動降低輸出頻率， 維持直流母線電壓的恒定，從而保證驅動器短時間內的連續運行，適合風機、離心泵等應用場合。

○ 過流失速保護功能：重載快速加速運行時，瞬時滑差過大可能導致過流故障，通過對輸出頻率的瞬時調整，從而降低過流跳閘的機率, 保證系統的連續可靠運行。

○ 低頻振蕩抑制功能：對于大功率電機空載或輕載起動時會產生劇烈振蕩導致故障跳閘，開啟此功能可有效抑制低頻振蕩，保證系統可靠運行。

○ 自動轉矩提升：V/F 控制模式下，可根據負載狀況自動調節輸出力矩，以適應輕載、空載甚至過載起動。

技術指標：

主電輸入

額定電壓: 三相交流：380V ，50/60HZ

頻率變動容許值：電壓：380V±20% 頻率：±5%

主電輸出

輸出電壓：0～額定輸入電壓

輸出頻率：0Hz～600Hz

技術特性

● PWM調制方式：SVPWM, 三相調制和兩相調制

● 控制方式：V/F控制，無PG卡矢量（開環矢量）控制，轉矩控制

● 運行命令給定方式：外部端子、鍵盤面板，串行通信

● 速度指令給定方式：模擬量給定，鍵盤面板，串行通信，高速脈沖，端子多段速給定， PID 控制給定，簡易PLC 給定

● 調速范圍：開環矢量控制1:100

● 速度控制精度：開環矢量控制±0.5%

● 過載能力：150%額定電流60S；180%額定電流10S；200%額定電流1S

● 自動電壓調整：當電網電壓變化時，能自動保持輸出電壓恒定

● 速度搜索起動：實現對旋轉中的電機無沖擊平滑起動

控制端子輸入

● 可用內部電源：1路，+10VDC，最大電流50mA( 用于基準電位計)；1 路，+24VDC，最大電流200mA( 用于邏輯輸入口)

● 模擬量輸入：1路，0～10VDC或0/4～20mA DC，可選；1 路，-10～+10VDC

● 開關量輸入：8路可編程邏輯輸入，支持NPN 和PNP 集電極開路信號，可選擇正轉、反轉、故障復位等39種邏輯輸入功能。

● 脈沖信號輸入：1 路高速脈沖輸入，輸入頻率范圍：0 ～ 50KHz, 可作為抗干擾性強、精度高的速度給定源或速度反饋源。

控制端子輸出

● 模擬量輸出: 2 路，0 ～ 10VDC 或0 ～ 20mA DC，可選

● 開關量輸出：2 路可編程邏輯輸出，NPN 集電極開路信號，可選擇運行中、正轉運行、反轉運行、故障輸出等20 種邏輯輸出功能。

● 脈沖信號輸出：1 路高速脈沖輸出，NPN 集電極開路信號，13 種輸出功能可選

● 可編程繼電器輸出：2 路，各帶一對常開觸點和一對常閉觸點, 觸點容量：250VAC/3A,30VDC/1A

通信接口

RS485通訊: RS485 接口，支持modbus 協議

操作面板

● 顯示：數碼管操作面板或液晶操作面板，顯示狀態參數、故障代碼等，設定參數

● 指示燈：狀態指示燈，指示變頻器工作的狀態信息；單位指示燈，顯示LED 數碼顯示數據的的單位

● 按鍵：操控變頻器和設定參數

● 參數拷貝：支持本機用戶參數上傳至面板保存；同時也支持面板保存的用戶參數下載至本機

故障保護

● 具備輸出過電流、母線過電壓、母線欠壓、電機過載、變頻器過載、輸入缺相、輸出缺相、整流模塊過熱、逆變模塊過熱、外部故障、通訊故障、電流檢測故障、電機自學習故障、EEPROM操作故障、PID 反饋斷線故障、制動單元故障、廠家設定時間到達等25 種故障保護功能。
環境

● 符合標準：RNB1000 系列變頻調速器遵守多種國際標準（IEC,EN）, 特別是IEC/EN61800-5-1( 低壓)，IEC/EN61800-3（傳導和輻射抗干擾標準）

● 使用場所：室內，海拔低于1 千米，無塵、無腐蝕性氣體和無日光直射
環境溫度：運行：-10℃～ 40℃可靠運行，無需降容；40℃～ 50℃之間降額使用，每升高1℃，輸出電流減少1% 。存貯：-40℃～ +70℃

● 海拔高度：0 ～ 2000m，1000m 以上需降額使用（每升高100m，降容1%）

● 濕度：5% ～ 95%，無冷凝或滴水

● 振動強度：＜5.9m/s2(0.6g)

其它

● 防護等級：IP20

● 冷卻方式：強制風冷

● 安裝方式：0.75～315KW：壁掛式 ;350～500KW:落地式
