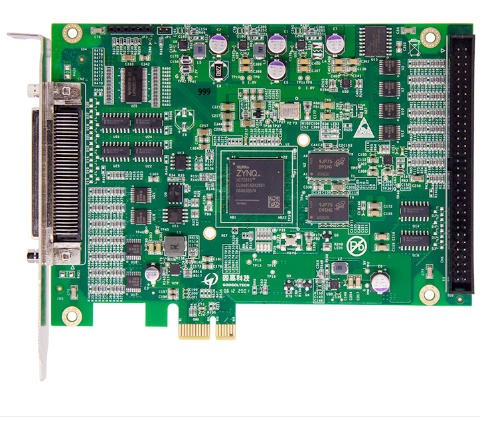

GTS系列多軸通用運動控制卡

GTS系列多軸通用運動控制卡是一款基于PCI總線或PCle總線的插卡式運動控制器，可用于控制步進電機和伺服系統。它通過DSP和FPGA進行運動規劃，可以輸出脈沖或模擬量指令。它支持點位和連續軌跡多軸同步，直線、圓弧、螺旋線、空間直線插補等運動模式。GTS系列運動控制卡可以自由設定加減速S型曲線平滑等參數，協助用戶設計出最適合機械結構的運動規劃。通過GTS系列提供的VC、VB、C#Labview等開發環境下的庫文件，用戶可以輕松實現對控制器的編程，構建自動化控制系統。

GTS系列多軸通用運動控制卡可用于機器人、數控機床、3C設備、固晶機、焊線機、激光切割、激光焊接、包裝機械、木工機械、鈑金設備、等離子/火焰切割等要求高速、高精度運動控制的設備。

·4/8軸運動控制；

·DSP高速運動規劃；

·FPGA精確鎖存脈沖計數，多軸同步控制；

·支持點位(Trap)、速度(Jog)、電子齒輪(Gear)、電子凸輪(Follow)位置時間(PT)、位置速度時間(PVT)；

·支持任意2軸直線、圓弧插補，支持任意3軸、4軸直線插補，空間螺旋線插補·具有前瞻預處理算法、反向間隙補償、螺距誤差補償；

·2路差分位置比較輸出信號；

·2路獨立激光控制功能；

·激光能量跟隨速度、距離。
