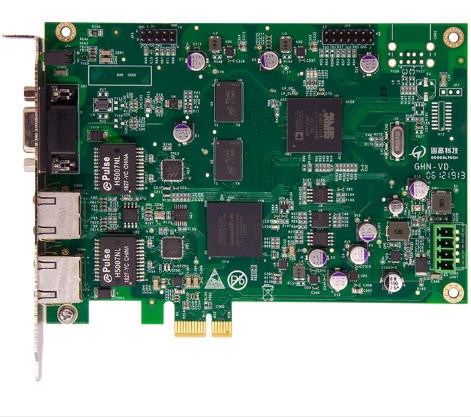

GHN系列高性能多軸網絡運動控制卡

GHN系列高性能多軸網絡運動控制卡是一款網絡型、模塊化的插卡式運動控制器?？刂瓶▽?shí)現基本的運,規劃，網絡型模塊完成與外部硬件交互，控制卡與網絡型模塊、網絡型模塊之間通過glink-總線進行通信。客戶可以根據自身需求，選擇不同類型的GNM網絡型模塊(4軸模塊、6軸模塊)和GTM網絡型模塊，快速搭建運動控制系統，滿足其對分布式現場運動控制和控制系統柔性化的要求。此外，客戶可選擇配置SCARA和6軸機械臂運動規劃(支持4組機械臂，每組機械臂可配置為SCARA或6軸機械臂;支持在ACS、PCS和MCS不同坐標系中發送指令)或選擇配置高性能CNC運動規劃和速度前瞻。

GHN系列高性能多軸網絡運動控制卡可用于非標自動化裝備(檢測機、組裝機、點膠機、插件機)CNC、機器人、半導體、紡織、包裝、流水線工作站等。

·使用PCle(x1)接口；

·支持多軸應用(最多24軸)，控制周期250us；

·完全兼容GTS指令集；

·通過glink-ll(2個千兆以太網接口)和網絡型模塊組網通訊；

·帶有掉電保持芯片和專用加密芯片；

·支持不同類型網絡型模塊的靈活組合實現特定應用；

·可配置SCARA和6軸機械臂運動規劃；

·可配置高性能CNC運動規劃和速度前瞻采用高性能ADISHARC處理器；

·支持用戶將自定義控制算法下載到一個DSP核中執行。
